电容式触摸感应IC系列

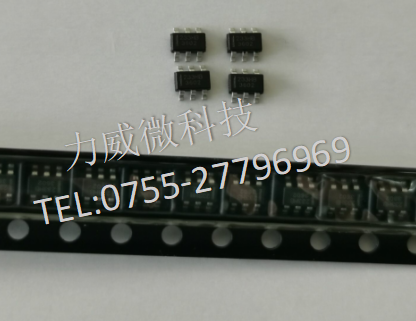

TTP223K-BA6
概 述
TTP223K-BA6 TonTouchTM 是单按键触摸检测芯片, 稳定的触摸检测效果可以广泛的满足 不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可 依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性
特 点
工作电压 2.0V ~ 5.5V
工作电流 @VDD=3V﹐无负载 低功耗模式下典型值 2.0uA﹑最大值 4.0uA
输出响应时间大约为低功耗模式 160ms @VDD=3V
可以由外部电容 (1~50pF) 调整灵敏度
稳定的人体触摸检测可取代传统的按键开关
提供低功耗模式
提供输出模式选择 (TOG pin)可选择直接输出或锁存 (toggle) 输出
Q pin 为 CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效
上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
自动校准功能 刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸 按键,则重新校准周期切换为 4 秒
应用范围
各种消费性产品
取代按钮按键
  • 详细介绍
  • 资料下载
  • 样品申请
概 述
TTP223K-BA6 TonTouchTM 是单按键触摸检测芯片, 稳定的触摸检测效果可以广泛的满足 不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可 依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性
特 点
工作电压 2.0V ~ 5.5V
工作电流 @VDD=3V﹐无负载 低功耗模式下典型值 2.0uA﹑最大值 4.0uA
输出响应时间大约为低功耗模式 160ms @VDD=3V
可以由外部电容 (1~50pF) 调整灵敏度
稳定的人体触摸检测可取代传统的按键开关
提供低功耗模式
提供输出模式选择 (TOG pin)可选择直接输出或锁存 (toggle) 输出
Q pin 为 CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效
上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
自动校准功能 刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸 按键,则重新校准周期切换为 4 秒
应用范围
各种消费性产品
取代按钮按键
