电容式触摸感应IC系列

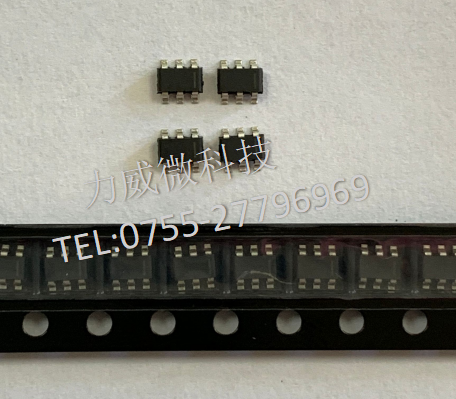

TTP233D-MA6
概 述
TTP233D-MA6 是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供
稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,
此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设
计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
特 点
●工作电压 2.4V ~ 5.5V
● 内建稳压电路提供稳定的电压给触摸检电路使用
● 内建低压重置(LVR)功能
● 工作电流 @VDD=3V﹐无负载
●快速模式下典型值 5uA、最大值 10uA z 最长响应时间大约为快速模式下 60mS @VDD=3V
● 可以由外部电容 (1~50pF) 调整灵敏度
● 稳定的人体触摸检测可取代传统的按键开关
● 提供快速模式
● 提供输出模式选择 (TOG pin)
●可选择直接输出或锁存 (toggle) 输出
● 提供最长输出时间约 16 秒(±50%)
● OPDO pin 为 Open-drain 输出﹐没有二极管保护﹐为低电平输出有效
● 上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
● 自动校准功能
 ● 刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸按键,则重新校准周期切换为 4 秒
应用范围
● 各种消费性产品
● 取代按钮按键
  • 详细介绍
  • 资料下载
  • 样品申请
概 述
TTP233D-MA6 是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供
稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,
此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设
计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
特 点
●工作电压 2.4V ~ 5.5V
● 内建稳压电路提供稳定的电压给触摸检电路使用
● 内建低压重置(LVR)功能
● 工作电流 @VDD=3V﹐无负载
●快速模式下典型值 5uA、最大值 10uA z 最长响应时间大约为快速模式下 60mS @VDD=3V
● 可以由外部电容 (1~50pF) 调整灵敏度
● 稳定的人体触摸检测可取代传统的按键开关
● 提供快速模式
● 提供输出模式选择 (TOG pin)
●可选择直接输出或锁存 (toggle) 输出
● 提供最长输出时间约 16 秒(±50%)
● OPDO pin 为 Open-drain 输出﹐没有二极管保护﹐为低电平输出有效
● 上电后约有 0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
● 自动校准功能
 ● 刚上电的 8 秒内约每 1 秒刷新一次参考值﹐若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸按键,则重新校准周期切换为 4 秒
应用范围
● 各种消费性产品
● 取代按钮按键
