概 述

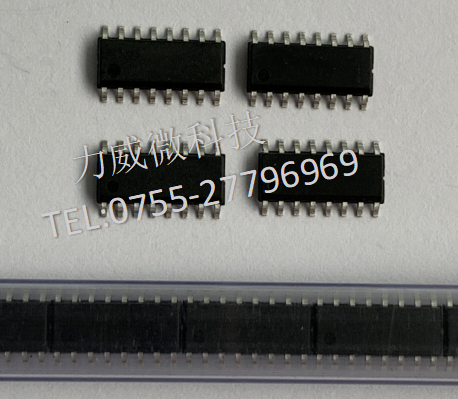

◆  TTP224B-COBN IC 是一款使用电容式感应原理设计的触摸 IC，此款 IC 内建稳压
电路给触摸感测器使用，稳定的感应效果可以应用在广泛电子类产品。面板介质必须是完全绝
源的材料，专为取代传统的机械结构开关或普通按键而设计。提供 4 个触摸输入端口及 4 个直
接输出端口。
特 点
◆   工作电压 2.4V ~ 5.5V
◆   内建稳压电路提供稳定的电压给触摸检测电路使用
◆   工作电流 @VDD=3V，无负载
   低功耗模式下典型值2.5uA
   快速模式下典型值13uA
◆ @VDD=3V 工作电压：
   在快速模式下 KEY 最快响应时间为 60ms，低功耗模式下为 160ms
◆ 各 KEY 灵敏度可以由外部电容进行调节(1~50pF)
◆ 提供 LPMB 端口选择快速模式或低功耗模式
◆ 提供直接输出模式，锁存模式，开漏输出模式，CMOS 高电平有效或低电平有效输出模式，经  由 TOG /OD/AHLB 端口选择
◆   提供 MOT0 端口选择有效键最长输出时间：大约 16 秒/无穷大
◆   提供多键或单键有效输出选择脚位（SM 脚位）
◆   上电后约需 0.5 秒的稳定时间，此期间内不要触摸触摸点，此时所有功能都被禁止
◆   自动校准功能
◆   IC 刚上电的前 8 秒每 1 秒刷新参考值一次，若有 Key 被触摸或是 8 秒結束后，则改成每 4 秒重
     新取樣一次
